Orientações para Instalação de Motor Elétrico para Motobomba

A instalação correta do motor elétrico é essencial para garantir o funcionamento adequado da motobomba, evitando falhas elétricas, superaquecimento, baixo desempenho e danos prematuros ao equipamento.

Além da instalação elétrica e hidráulica, é fundamental verificar a compatibilidade do motor antes da substituição.

1. Verifique a compatibilidade do motor antes da instalação

Antes de substituir um motor elétrico, é indispensável confirmar se o novo modelo é compatível com a motobomba.

Devem ser verificados:

• Potência do motor (CV)
• Tensão elétrica (127V / 220V)
• Modelo da carcaça
• Tipo de fixação
• Altura do eixo
• Diâmetro do eixo
• Distância entre furos de fixação
• Medidas da flange

⚠️ A utilização de motores com medidas incompatíveis pode causar:

• Dificuldade de montagem
• Desalinhamento do conjunto
• Vibração excessiva
• Danos ao rotor e selo mecânico
• Perda de desempenho

👉 Sempre compare as especificações do motor original antes da substituição.

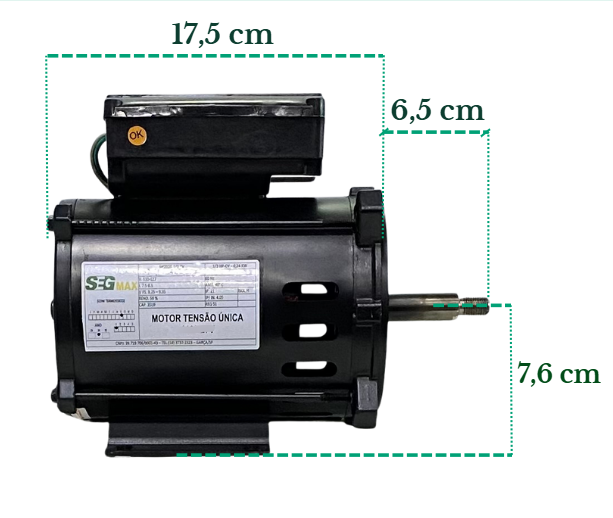

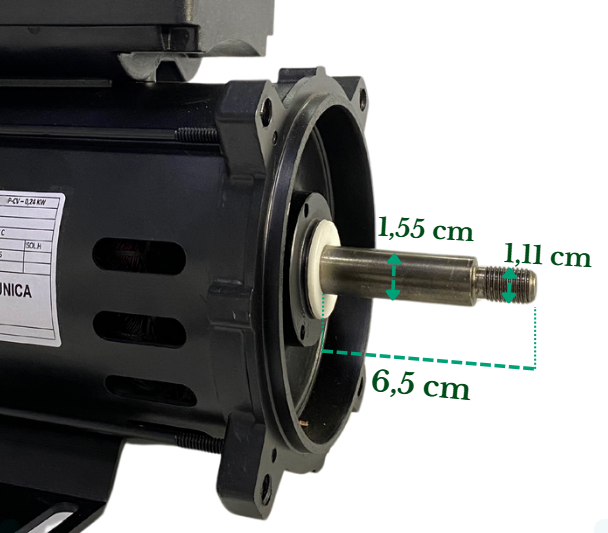

Medidas padronizadas do motor elétrico

Os motores elétricos seguem padrões dimensionais específicos para garantir compatibilidade com diferentes modelos de motobombas.

Nossa imagem técnica de referência apresenta as principais medidas utilizadas para identificação correta da aplicação do motor elétrico.

Recomenda-se verificar:

• Altura do centro do eixo
• Comprimento do eixo
• Diâmetro do eixo
• Distância entre os pés de fixação
• Diâmetro da flange
• Posição da flange (quando aplicável)

👉 A conferência dessas medidas evita incompatibilidades durante a instalação.

2. Verifique a tensão elétrica do motor

Antes da instalação, confira na etiqueta do produto a tensão correta do equipamento:

• 127V
• 220V
• Bivolt (quando aplicável)

⚠️ Ligar o motor em tensão incorreta pode causar:

• Queima do motor
• Superaquecimento
• Desarme do protetor térmico
• Perda de desempenho

Motobomba | Perguntas frequentes | Como é feita a conexão dos fios da rede elétrica?

 Ligação em 220V

• Dois fios pretos: devem ser ligados diretamente na rede elétrica (fase + fase ou fase + neutro).

• Fio verde: deve ser ligado obrigatoriamente ao aterramento.

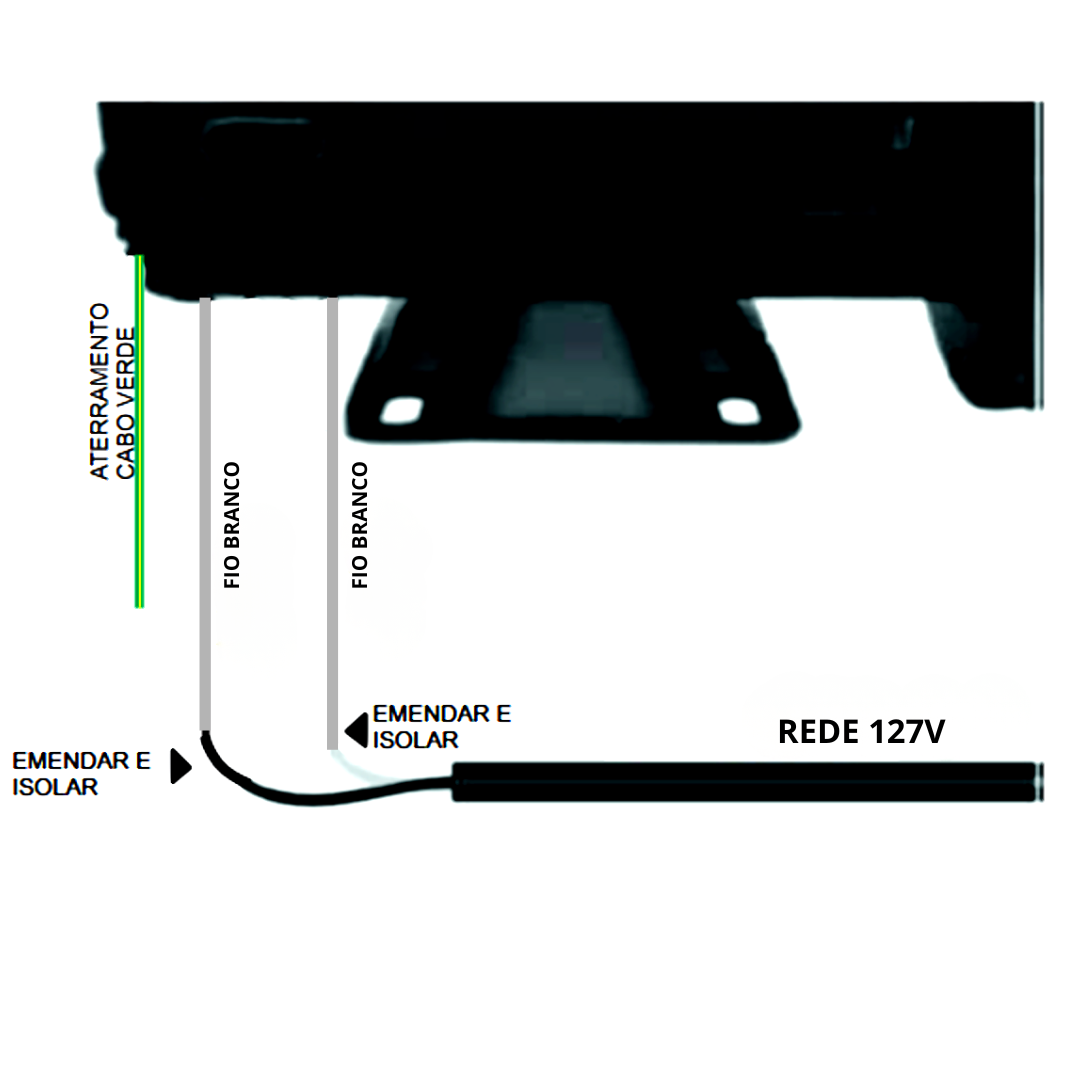

Ligação em 127V

• Dois fios brancos: devem ser ligados na rede elétrica (fase + neutro).

• Fio verde: deve ser ligado obrigatoriamente ao aterramento.

3. Escolha corretamente a potência do motor

A potência do motor deve ser compatível com a aplicação da motobomba.

Exemplos:

• Motor subdimensionado:
  • Baixa pressão
  • Sobrecarga
  • Aquecimento excessivo
• Motor superdimensionado:
  • Excesso de corrente
  • Maior consumo de energia
  • Possíveis danos hidráulicos

👉 Sempre utilize a potência recomendada pelo fabricante da motobomba.

4. Utilize instalação elétrica adequada

Recomenda-se que a instalação seja realizada por um profissional qualificado.

Verifique:

• Bitola correta dos cabos
• Disjuntor compatível
• Conexões bem isoladas
• Aterramento obrigatório

👉 Instalações inadequadas podem provocar queda de tensão e aumento de corrente elétrica.

5. Realize o aterramento do motor

O aterramento é indispensável para:

• Segurança do usuário
• Proteção contra choques elétricos
• Redução de riscos elétricos no equipamento

⚠️ Nunca utilize o fio neutro como aterramento.

6. Garanta boa ventilação

O motor precisa de circulação de ar adequada para refrigeração.

Evite:

• Instalação em caixas totalmente fechadas
• Ambientes abafados
• Obstrução das entradas de ventilação

👉 A falta de ventilação pode causar superaquecimento e acionamento do protetor térmico.

7. Evite contato direto com água e umidade excessiva

Embora motobombas sejam utilizadas em sistemas hidráulicos, o motor elétrico não deve receber:

• Jatos diretos de água
• Acúmulo de umidade
• Infiltrações

👉 Em regiões litorâneas, recomenda-se manutenção preventiva devido à maresia.

8. Nunca ligue a motobomba sem água

O funcionamento a seco pode danificar:

• Selo mecânico
• Rotor
• Componentes internos

Antes do primeiro acionamento:

• Preencha o sistema com água
• Elimine possíveis entradas de ar

9. Verifique o alinhamento do conjunto

O conjunto motobomba deve estar:

• Bem fixado
• Nivelado
• Sem esforços excessivos na tubulação

👉 Tubulações desalinhadas podem gerar vibração e vazamentos.

10. Proteção elétrica recomendada

Sempre utilize:

• Disjuntor adequado
• Proteção contra sobrecarga
• DPS (quando possível)

👉 Isso aumenta a segurança e a vida útil do equipamento.

11. Faça testes após a instalação

Após concluir a instalação:

Verifique:

• Vazamentos
• Ruídos anormais
• Vibrações
• Aquecimento excessivo
• Funcionamento correto da motobomba

Características Técnicas dos Motores Elétricos

Nossos motores elétricos são desenvolvidos para aplicações em motobombas com foco em desempenho, durabilidade e compatibilidade dimensional.

CARACTERÍSTICAS:

• Tensão nominal: 127V ou 220V (conforme modelo selecionado);
• Grau de proteção: IP21 (não blindado);
• Sentido de rotação: anti-horário (observando a ponta do eixo dianteira do motor);
• Motor de indução tipo gaiola de esquilo, dois polos;
• Ponta do eixo com rosca;
• Medidas padronizadas;
• Flange com padrão dimensional compatível;
• Alta rotação:  3450 RPM
• Capacitor permanente;
• Proteção do bobinado com verniz de impregnação;
• Fio de alumínio com resistência térmica de até 180°C;
• Proteção térmica com acionamento em aproximadamente 150°C;
• Construção conforme padrão NEMA MGI “Jet Pump”;
• Forma construtiva padrão americano NEMA 42, 48 e 56;
• Sistema de ventilação interna;
• Carcaça fabricada em chapa de aço;
• Fixação com pés;
• Protetor térmico incorporado para evitar superaquecimento.

Conclusão

Antes de substituir um motor elétrico, é essencial verificar:

• Compatibilidade dimensional
• Potência correta
• Tensão adequada
• Padrão de fixação

Esses cuidados garantem:

• Segurança
• Melhor desempenho
• Maior durabilidade
• Redução de falhas e manutenções
