Central Wave Connect | Como ligar sinaleira no motor seg com central wave connect?

Palavras chaves: Esquema de ligação trava elétrica nos motores seg |

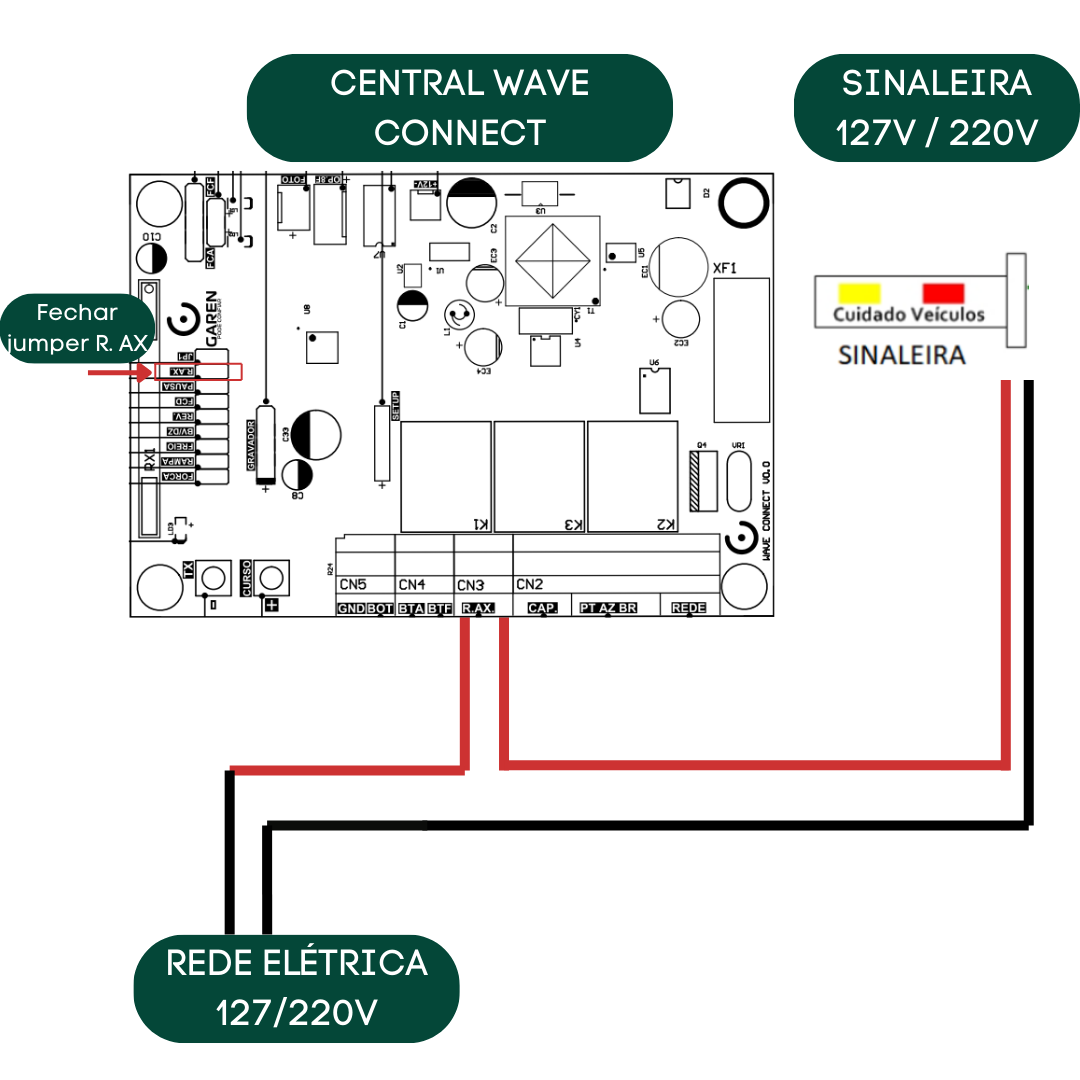

Para a utilização de sinaleira para portão, a central Wave possui um rele auxiliar para a ligação de dispositivos como trava, sinaleira ou luz de garagem.

Com o jumper R.AX fechado a saída R.AX (que é um contato NA) poderá atuar para acionamento de sinaleira, onde: ao realizar o acionamento de abertura do portão a sinaleira é acionada e após o fechamento do portão a sinaleira é desligada
