RAMPA: Com o trimpot no sentido horário o portão reduz a velocidade antes de encontrar o fim de curso. Com o trimpot totalmente no sentido anti-horário o motor não reduz velocidade no final do percurso e continua com a velocidade normal até encontrar o fim de curso. Caso o portão não chegue até o batente, ajuste o trimpot de rampa para achar a melhor proporção de velocidade/força.
O recurso de rampa ou parada suave é utilizado para diminuir a velocidade do portão na chegada ao fim de curso evitando a colisão do portão com o batente.
Pré-requisito
Para proceder com a configuração de rampa é necessário realizar o cadastro do percurso
Configuração

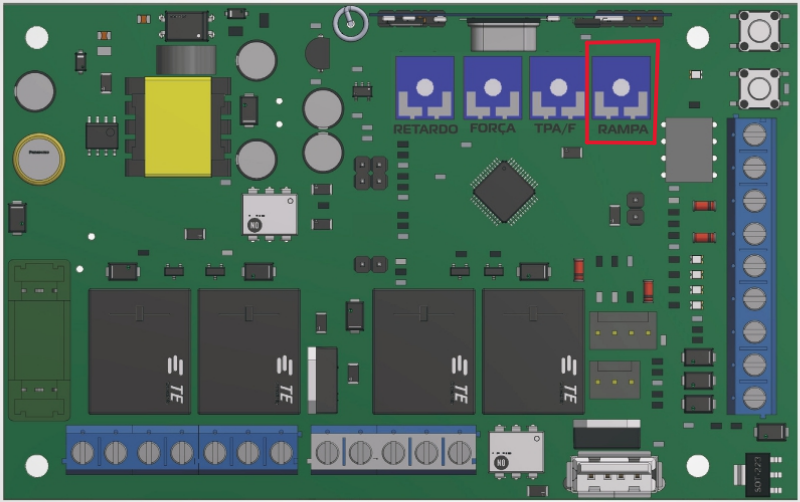

Com uma pequena fenda ajuste a rampa através do potenciômetro
Gire o potenciômetro no sentido anti-horário para diminuir ou sentido horário para aumentar a rampa
OBS: Com o potenciômetro todo no sentido anti-horário (-) a rampa está desabilitada
Após o ajuste faça o teste realizando o acionamento do motor para verificar se o nível de rampa esta adequado.
