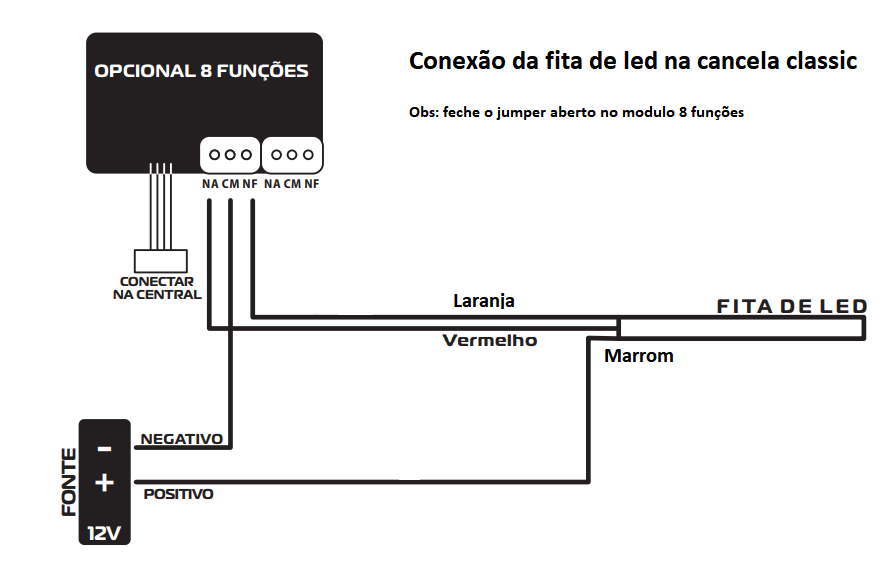

Para a conexão dos leds da barreira da cancela, utilizamos o módulos opcional 8 funções, responsável pelo acionamento dos leds da barreira abaixo segue o esquema de ligação.
O leds da barreira possui as cores vermelho para indicar fechamento e verde para indicar a abertura caso as funções dos leds estejam invertidas, ou seja a vermelho na abertura e verde no fechamento, dever ser feita a inversão da ligação dos fios no 8 funções, inverte os fios conectados ao NA e NF.
