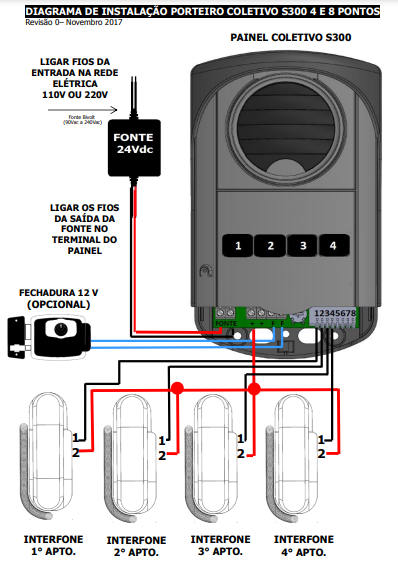

O porteiro S300 acompanha a fonte de alimentação 24Vdc
A distância máxima entre a Fonte e o Porteiro não deve exceder 15 metros, utilize fio elétrico 1,5 mm.
Os interfones são conectados aos terminais de 1 a 8 e nos bornes +
A máxima distância permitida entre os interfones e o Painel Coletivo é de 200
metros. Para instalar os interfones, utilize um cabo de vários pares com bitola
igual ou superior a #24 AWG.
O S300 possui saída 12V para acionamento de fechadura elétrica
Ligue os dois terminais da fechadura aos terminais (F) e (F) da placa do Painel
Coletivo, com distância máxima de 5 metros com fio #20 AWG(0,50mm²). Acima desta
distância e até 10 metros, utilizar fio elétrico de 1,5mm.
