Motobomba | Perguntas frequentes | Como é feita a conexão dos fios da rede elétrica?

A ligação elétrica da motobomba varia de acordo com a tensão utilizada (127V ou 220V). É muito importante respeitar essas orientações para garantir o bom funcionamento do equipamento e evitar danos ao motor.

 Ligação em 220V

• Dois fios pretos: devem ser ligados diretamente na rede elétrica (fase + fase ou fase + neutro).

• Fio verde: deve ser ligado obrigatoriamente ao aterramento.

Ligação em 127V

• Dois fios brancos: devem ser ligados na rede elétrica (fase + neutro).

• Fio verde: deve ser ligado obrigatoriamente ao aterramento.

⚠️ Atenção:
Nunca ligue a motobomba sem aterramento. A ausência de aterramento pode causar queima do motor, riscos de choque elétrico e perda da garantia.

 Bitola correta dos fios elétricos

A espessura do fio (bitola) deve ser escolhida de acordo com:

• A tensão da motobomba (127V ou 220V)

• A corrente elétrica do motor

• A distância entre o motor e o painel de distribuição

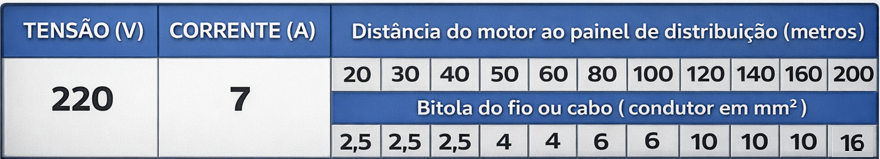

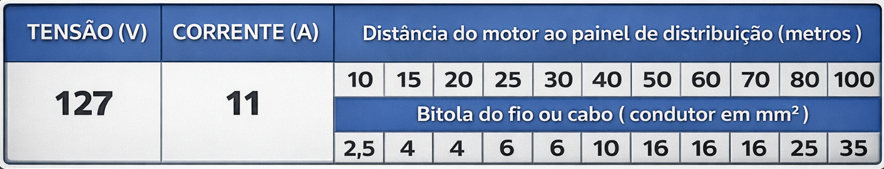

Na imagem acima, você encontra a tabela de especificação de fios e cabos, que indica a bitola correta (em mm²) conforme a distância e a tensão utilizada.

Exemplo prático:

• Quanto maior a distância, mais grosso deve ser o fio.

• Usar fio mais fino que o recomendado pode causar:

  • Aquecimento excessivo

  • Queda de desempenho

  • Queima do motor

  • Perda da garantia

✅ Recomendação final

Sempre que possível, a ligação elétrica deve ser feita por um eletricista qualificado, seguindo a tabela de especificações e as orientações do fabricante.
