Recomendações para instalação de motor em portão pivotante com abertura interna

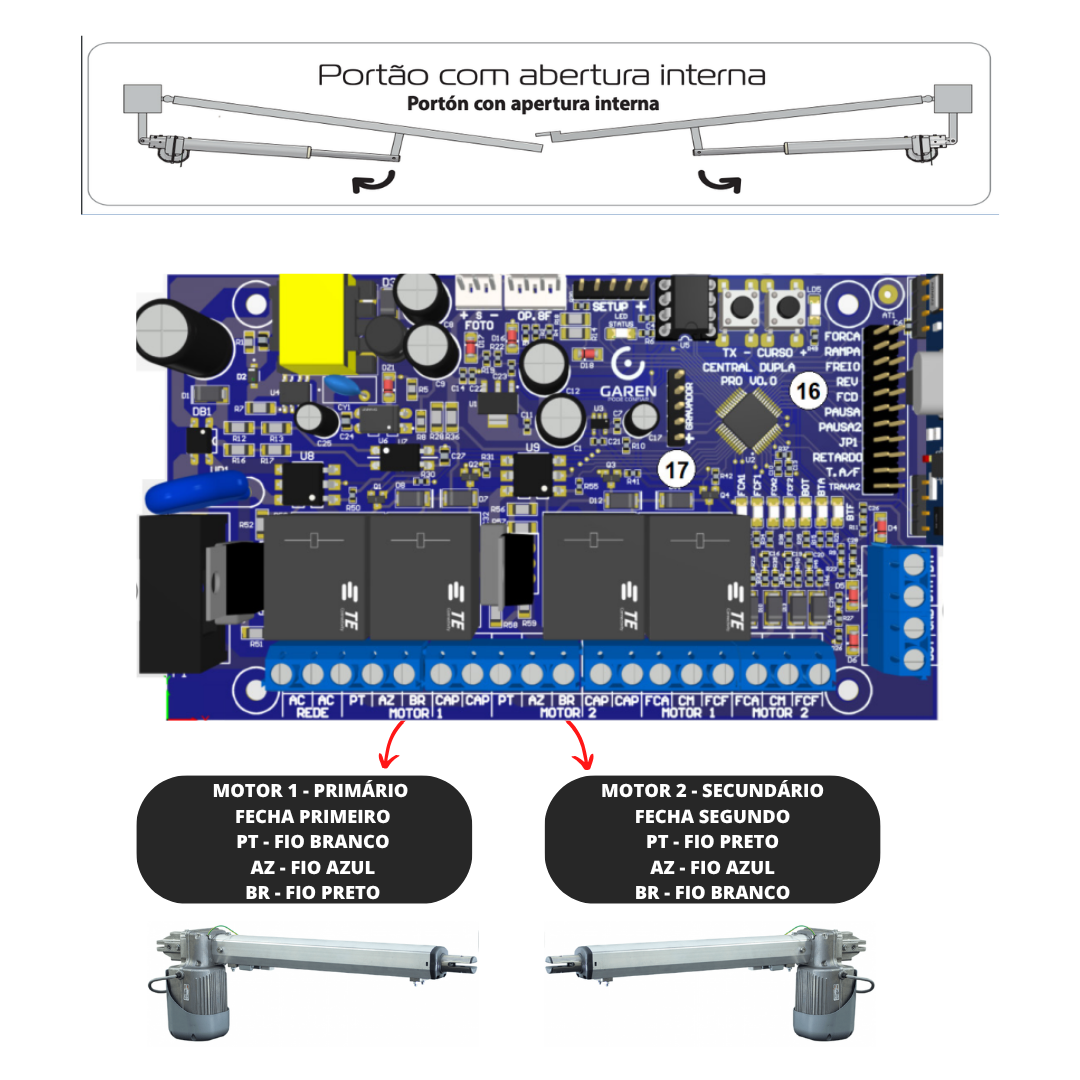

Para motores pivotantes instalados em portões com abertura interna, o motor conectado aos bornes “Motor 1” da central será o responsável por iniciar primeiro o movimento durante o fechamento do portão. Em seguida, o “Motor 2” iniciará o movimento de acordo com a regulagem do retardo configurado na central, conforme o esquema de ligação descrito na figura abaixo.

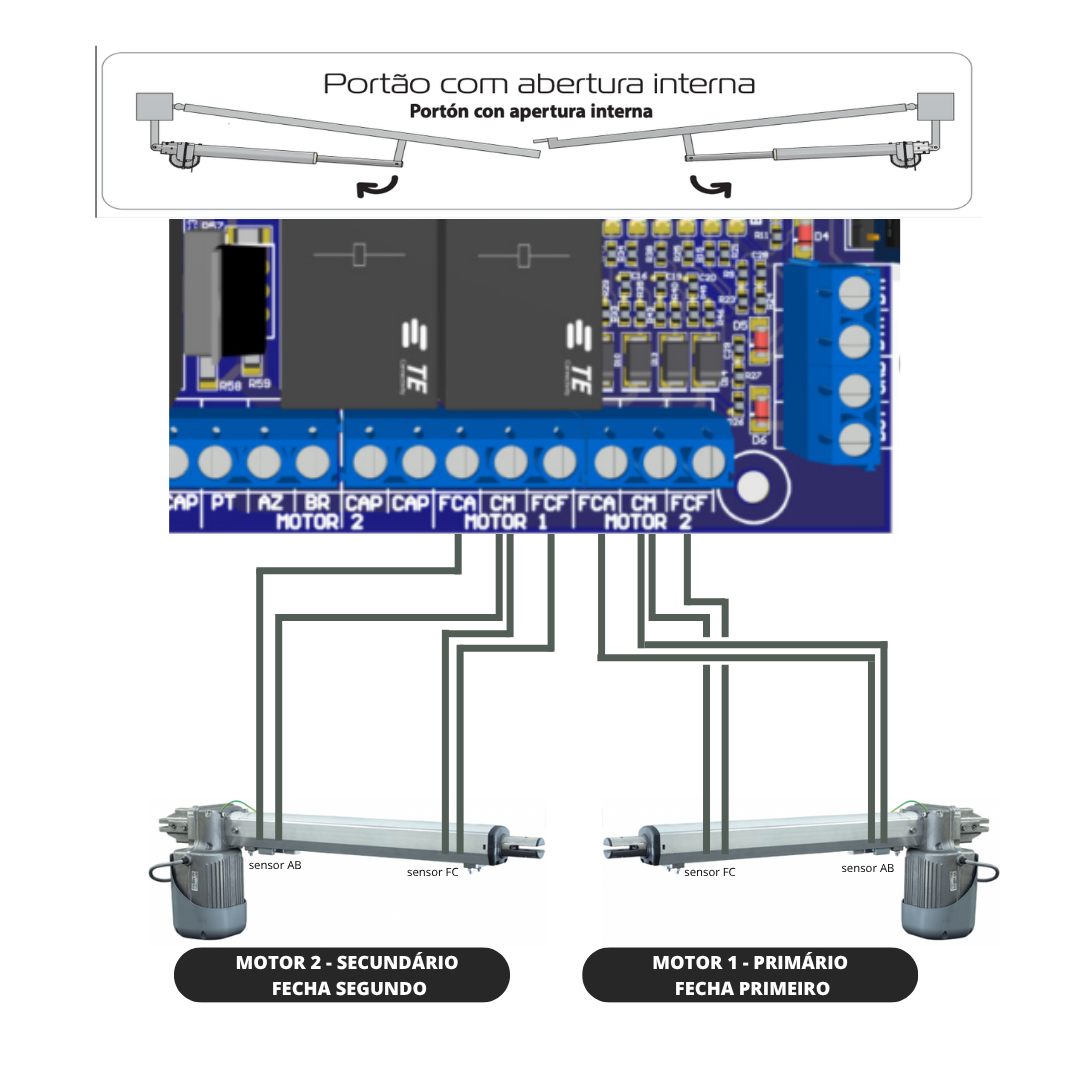

Os fios cinza dos sensores de fim de curso devem ser conectados conforme indicado.
Deve ser realizada a junção de um fio de cada sensor AB/FC, conectando-os ao borne “CM” da central.
