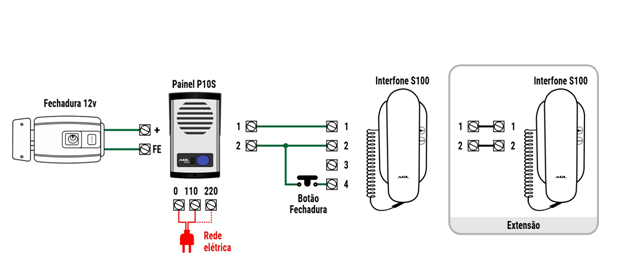

Abaixo segue o esquema de conexão do interfone alimentação externa
a ligação da rede elétrica é feito nos bornes
0 e 110 para rede 127V
0 e 220V para rede 220V
A fechadura é ligada nos bornes + e FE
Botoeira é ligada aos bornes 2 e 4 na unidade interna
Consulte abaixo as especificações do cabo de ligação de acordo a distancia entre o painel e interfone
P100 | Perguntas frequentes | Qual a distância máxima de ligação entre o interfone e o porteiro ?
